超輕型試驗變壓器按照絕緣介質來分，主要有三種類型。

第一種是油浸式。它是在變壓器內部灌裝高性能的絕緣油，油既能起到絕緣作用，也能幫助散熱。相比傳統的重型設備，它通過優化結構設計，重量比同規格的老式產品要輕10%到20%。它的優點是電氣性能非常穩定，散熱好，能夠做得容量比較大，而且因為技術成熟，性價比很高。缺點就是存在漏油的潛在風險，維護起來比干式的要麻煩一些。

第二種是干式。這種變壓器的線圈是用環氧樹脂等固體絕緣材料真空澆注密封起來的，所以完全沒有漏油的問題。它的輕量化效果比油浸式更好，同等容量的情況下，重量通常能比油浸式再輕30%到50%，非常便攜。它的優點是免維護，阻燃防爆，非常環保安全，而且機械強度高，耐磕碰。缺點是散熱性能比油浸式稍差，做大容量時成本會比較高。

第三種是充氣式。它內部充入的是像六氟化硫這樣的高絕緣強度氣體。這種類型的輕量化效果最顯著，比同等級的油浸式要輕40%到65%。它的優點是絕緣性能極好，產生的電暈非常小，而且因為是密封氣體，基本不受外界惡劣環境的影響，到了現場不需要靜置就能直接使用。缺點是成本較高，而且六氟化硫氣體屬于受管控的溫室氣體，回收處理需要專業設備和流程。

接下來看技術原理上的分類，這能解釋它們?yōu)槭裁茨茏龅竭@么輕。

一種是比較基礎的改進型工頻式，無論是油浸的還是干式的，它們的基本原理還是傳統的工頻（50赫茲）升壓。主要通過采用更好的導磁材料、優化線圈結構和外殼材料來減重。這種技術成熟簡單，成本低，但輕量化的幅度有限，如果容量要求很大，設備依然會比較笨重。

另一種是目前現場應用非常廣泛的串聯諧振式。它不是一個簡單的變壓器，而是一套裝置。它的核心原理是利用一個可以調節的電感器，去和被測試的電纜、開關等設備本身的電容形成諧振。一旦諧振起來，電源只需要提供很小的能量來補充損耗，大部分的高壓能量是在電感器和試品之間來回交換的。這樣一來，給整個系統供電的電源和升壓變壓器就可以做得非常小，整套設備的單件重量就大大降低了。這種技術特別適合用來測試電纜、氣體絕緣全封閉組合電器（GIS）這類大電容的設備。

還有一種更前沿的高頻高壓式。它先把50赫茲的工頻電整流成直流，再通過電子電路逆變成幾千赫茲的高頻電，然后用一個很小的高頻變壓器來升壓。變壓器的鐵芯大小和工作頻率是成反比的，頻率越高，鐵芯就能做得越小。所以這種技術能實現極致的輕量化，設備可以做得非常小巧。但缺點是技術復雜，成本高，容量目前還做不大，主要用于實驗室等特殊場合。

了解了分類，再看看它們主要用在哪些地方。超輕型試驗變壓器最主要的應用，就是對各種電力設備進行絕緣強度的考核。比如，對新安裝的變壓器、開關柜、互感器等設備進行交接時的交流或直流耐壓試驗，確保它們能安全投入運行。它也廣泛用于電力電纜的試驗，對中低壓短電纜進行交流耐壓，或者配合其他設備對電纜進行直流試驗和故障查找。此外，像絕緣靴、絕緣手套這些安全工器具的日常檢測，也常用它來提供便攜的高壓電源。在科研院所和高校的實驗室里，它也經常作為高壓電源用于基礎研究和教學實驗。

最后也是最關鍵的一點，就是如何選型。選型需要結合你的具體測試對象和現場條件來綜合考慮。

第一步是明確你的測試需求。你要先確定最高需要升到多少電壓，這取決于被試品的電壓等級和相關的試驗標準。比如，一根10千伏的電纜，它的工頻耐壓試驗電壓可能要達到22千伏甚至更高，需要去查閱具體的電力行業標準。然后要估算需要多大的容量，也就是視在功率（千伏安）。對于像電纜、電容器這樣的容性試品，需要的電流大小取決于試品本身的電容量，電容量越大，或者試驗頻率越高，需要的電流就越大，容量自然也就要求越大。

第二步是根據測試對象來選擇合適的技術路線。

如果你的測試對象是長距離的電力電纜、大容量的發電機或者氣體絕緣全封閉組合電器（GIS），它們都屬于大電容設備，那么串聯諧振試驗裝置幾乎就是首選方案。它能大幅降低對電源容量的要求，設備單件重量輕，輸出電壓波形好，而且一旦試品擊穿，諧振條件被破壞，電弧能瞬間熄滅，對試品的損傷最小。

如果你的測試對象是開關、絕緣子、短電纜或者變壓器這類常規設備，且電容量不大，那么普通的工頻式試驗變壓器就夠用了。這時候你需要在油浸式和干式之間做選擇。如果你希望設備基本免維護，沒有漏油風險，在室內或?qū)Νh(huán)境要求高的場所使用，干式是比較好的選擇。如果你預算有限，但需要設備能穩定輸出，對重量也不是特別敏感，那么油浸式依然是可靠且經濟的選擇。

如果你的工作環境比較惡劣，比如在戶外、潮濕或多塵的地方，需要頻繁搬運，那么充氣式或者干式的密封性好的設備會更適合。充氣式最輕，環境適應性最強，但成本高；干式雖然沒有充氣式那么極致輕，但勝在免維護、無泄漏風險。

如果你的試驗要求中明確需要輸出直流高壓，比如要進行電纜的直流耐壓試驗，那么在選型時就要注意選擇油浸式的交直流兩用型。這種設備通常已經把高壓硅堆內置在套管里了，可以避免外置硅堆在現場搬運和使用中容易損壞的問題。

如果你的試驗電壓等級非常高，比如需要300千伏以上，可以考慮串激式組合的方式。就是用多臺相對較小的試驗變壓器串接起來，獲得更高的電壓，這樣單件重量輕，運輸和現場組裝都比較方便。

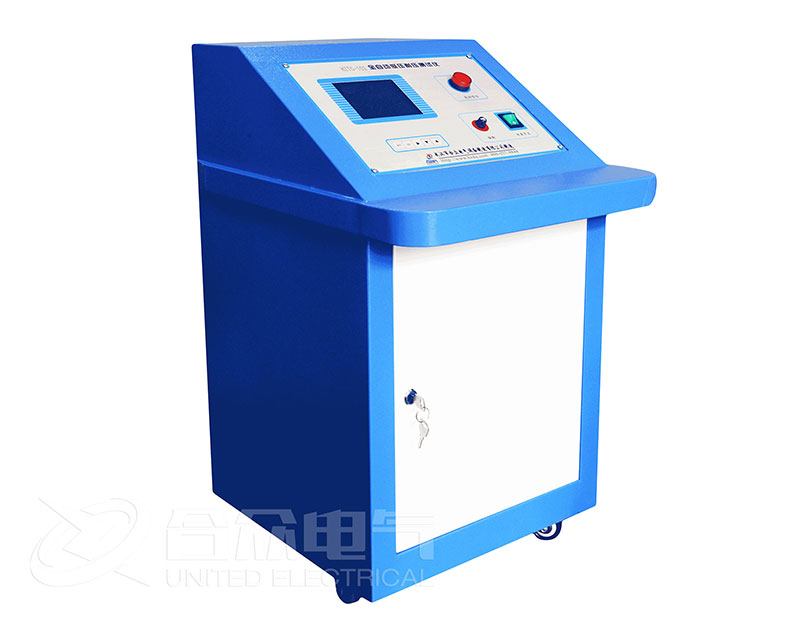

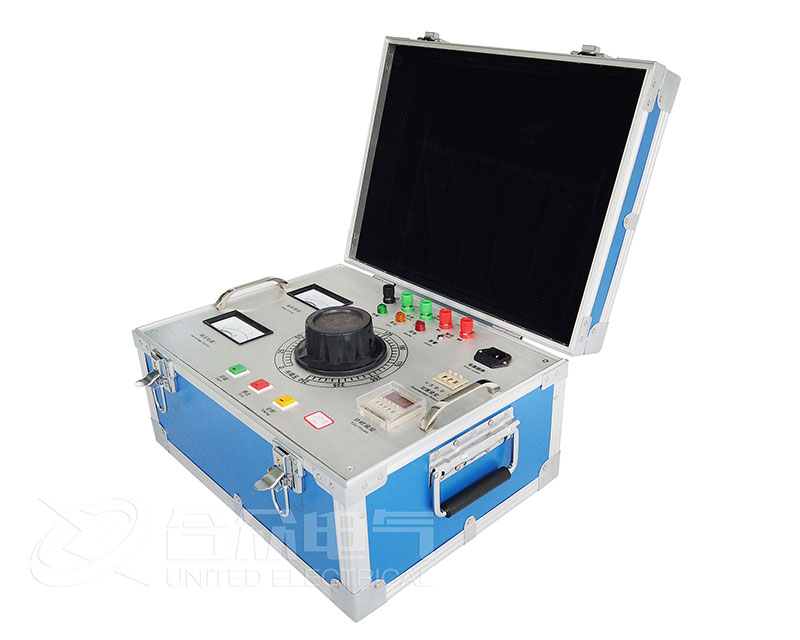

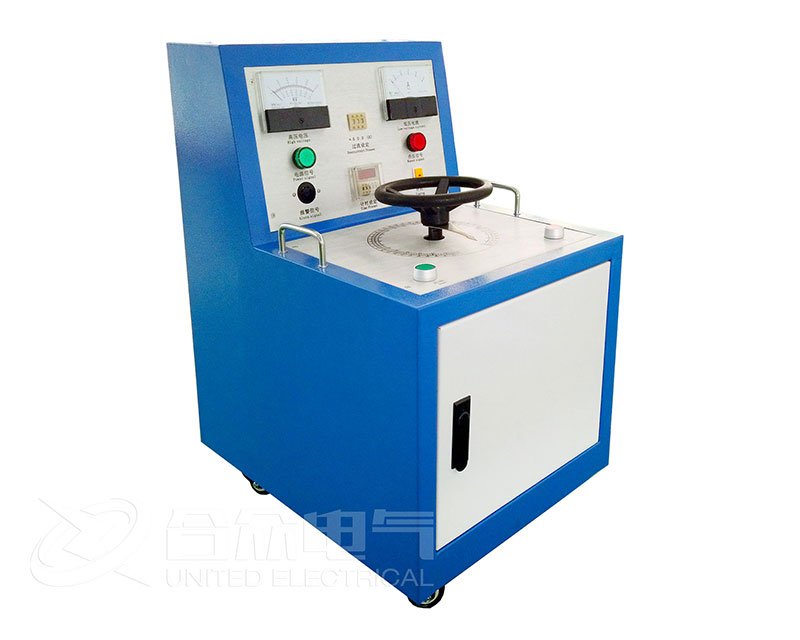

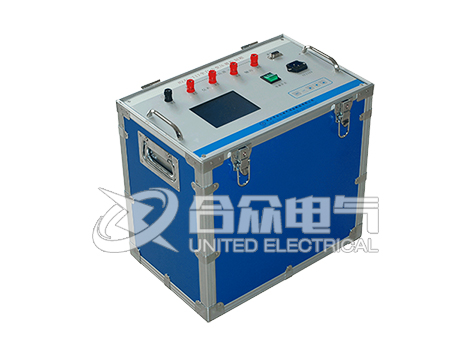

第三步是在確定了類型后，再核對一下具體的參數，確認選定型號的容量、電壓、電流確實滿足要求。同時，別忘了配套設備，一套完整的裝置通常還需要一個配套的調壓控制柜來配合使用。
